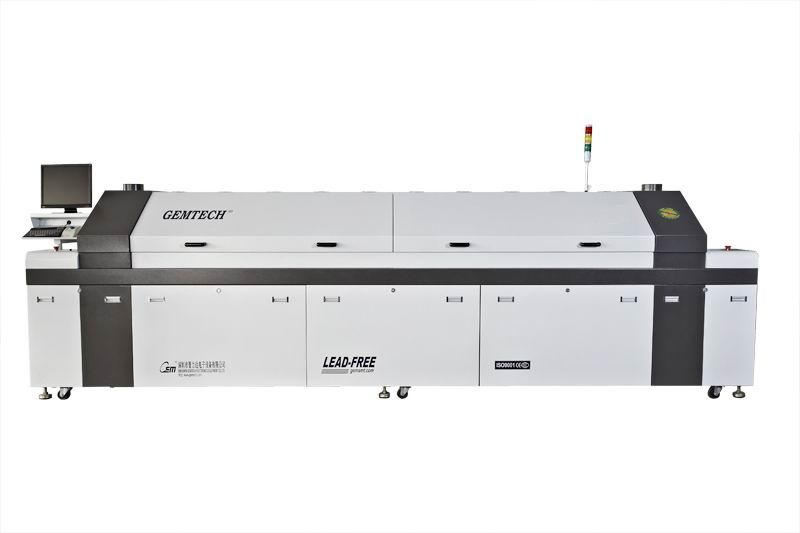

无铅微循环电脑控制八温区回流焊（G-F8812-LF）
产品特点:
1、Windows 视窗操作界面,德国西门子PLC+台湾明基液晶电脑控制系统,具有极高保障功能. 在电脑意外死机的情况下可脱机生产，不影响生产，内设UPS断电保护，停电PCB板可安全输出。
2、世界领先的微循环加热方式,变频热风马达，可实现较大的热风交换量,拥有极高的热交换率,可降低温区设置温度,对受热元件起保护作用,特别适合于无铅焊接.
3、世界领先的微循环加热方式,垂直吹风垂直收风,可解决一般回流焊使用导轨焊接时的死角难题.
4、世界领先的微循环加热独特设计,,收风口离吹风口最近,可有效防止PCB板受热时的风流影响,达到最高的重复加热精度.
5、确保加热过程的超稳定性,并拥有全行业最小的△t偏差,尤其针对高难度焊接工艺.
6、来自国际技术的急冷却系统,采用放大镜式集中高效急冷,冷却速度可达3.5~6℃/秒,管理十分方便.
7、同步齿条、导轨传输机构,确保导轨调宽精确及高使用寿命.
8、电脑控制自动润滑系统,可通过电脑设置加油时间及加油量,自动润滑传输链条.
9、集成控制窗口,电脑开关、电动调宽、测试曲线、打印曲线及传输数据均可方便操作,设计人性化.
10、曲线测试及曲线分析功能可分析最高温度、区间段时间、升温及降温速度,方便工艺调节.
11、拥有密码管理的操作系统,防止无关人员改动工艺参数,操作记录管理可追溯工艺参数的改动过程,方便改善管理.
12、循环风速连续可调,应对各类焊接工艺.
13、松香回收系统,松香定向流动至储存瓶中,更换清理十分方便.采用不锈钢管传送废气,终身免维护.
14、发热丝+变频运风+微循环，拥有极高的热交换率,BGA底部与PCB板之间产生的温差△t极小,最符合无铅制程严格的要求,尤其针对高难度焊接要求的无铅产品.
无铅微循环电脑控制八温区回流焊（G-F8812-LF）
技术参数：
型 号 |
G-F8812-LF
|
|
基板尺寸
|
450MM宽
|
|
适用元件种类
|
CSP、BGA、μBGA、0201chip
|
|
温区构成
|
上8/下8 16组温控 2个专用冷却区
|
|
加热区长度
|
3100MM
|
|
冷却区长度
|
420MM
|
|
温度精确
|
±1℃
|
|
PCB横向温度偏差
|
±2℃
|
|
传送带宽度
|
400mm
|
|
传送方式
|
链条/网带
|
|
运输方向
|
左→右(右→左可选)
|
|
传送链条高度
|
900±20mm
|
|
运输速度
|
0~2000mm/min
|
|
温度控制方式
|
各温区独立PID控制
|
|
温度控制范围
|
室温~350℃
|
|
升温时间
|
约20分钟
|
|
温度稳定时间
|
约5分钟
|
|
启动功率/正常功率
|
45Kw/12Kw
|
|
控制系统
|
德国西门子PLC+BENQ液晶电脑
|
|
停电保护
|
UPS不间断电源，珠海山特
|
|
炉体控制
|
电动丝杆开盖
|
|
电源
|
3相380伏
|
|
机体重量
|
1800Kg
|
|
机体尺寸
|
5000(L)×1200(W)×1750(H)
|
无铅微循环电脑控制八温区回流焊（G-F8812-LF）

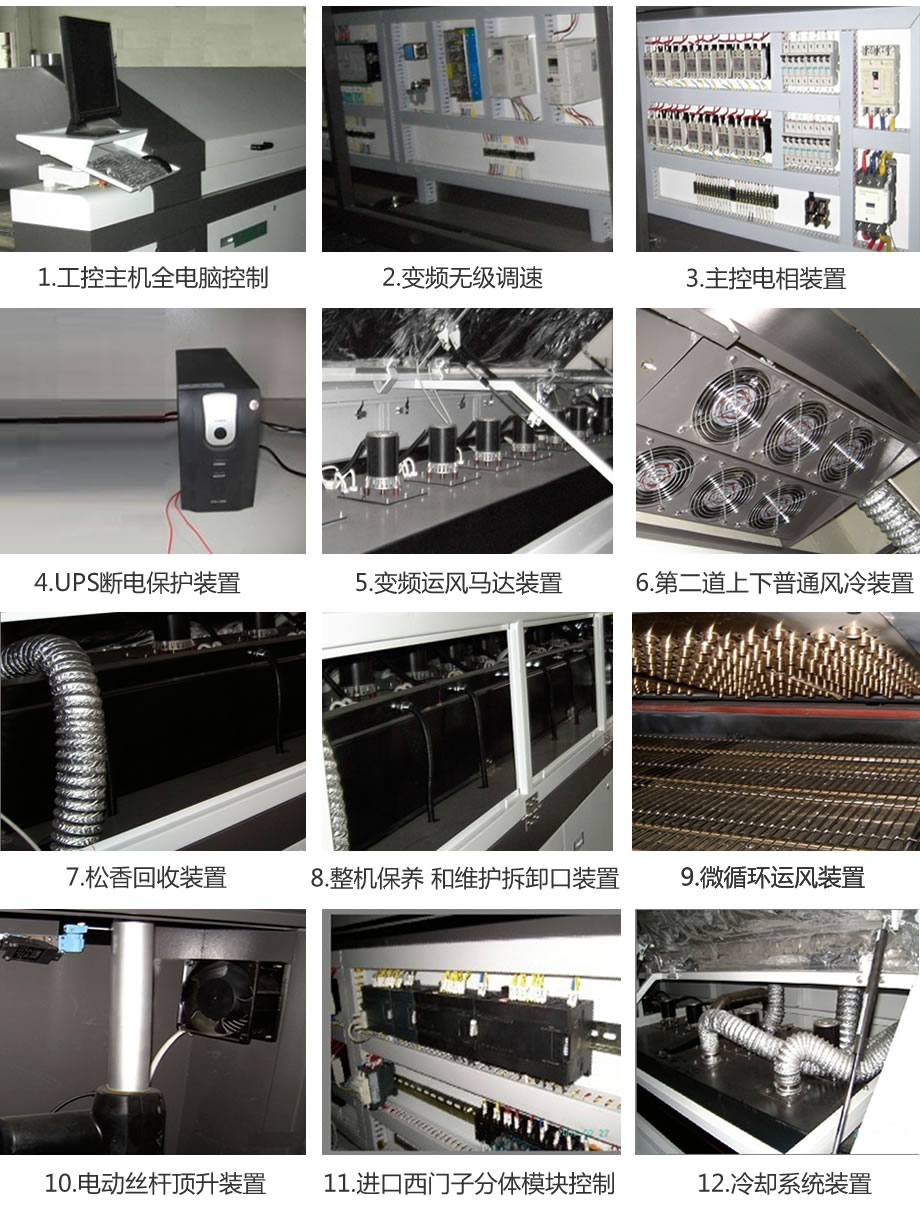

重要部件清单
|
名称
|
规格型号说明
|
数量
|
产地及名牌
|
|
控制系统
|
德国西门子PLC+电脑，控温精度高±1℃（如果电脑意外死机，可实现脱机工作，不影响生产）
|
1套
|
德国西门子
|
|
控制电脑
|
19英寸BENQ品牌电脑（免费保修三年）
|
1套
|
研祥工控
|
|
高温长轴热风马达
|
自带散热
|
8个
|
德国JDZ
|
|
发热丝
|
进口镍铬材质，陶瓷绝缘
|
8条
|
瑞士镍铬丝
|
|
变频器
|
VFD系列
|
2个
|
台湾台达
|
|
固态继电器
|
无触点输出
|
16个
|
台湾扬明
|
|
交流接触器
|
18-100A
|
1套
|
施耐德
|
|
空气保护开关
|
过流过压保护
|
1套
|
三菱
|
|
传动电机
|
噪声低、传动平稳
|
1台
|
日本STK
|
|
传动导轨
|
特别铝合金抗弯形
|
2条
|
广东佛山南海
|
|
链条
|
碳钢专用传输链条
|
1套
|
东莞东城传动链条
|
|
自动调宽系统
|
噪声低、调宽精度高、四条同步齿条传动
|
1套
|
晋力达自主研发
|
|
网带
|
316材质，持久高温不变形
|
1套
|
山东旭升网带
|
|
运风风轮
|
316#SUS
|
8个
|
东城冷气
|
|
继电器
|
时间控制和中间电路控制
|
1套
|
OMRON
|
|
开关按扭
|
K6
|
1套
|
施耐德
|
|
独特保温隔热系统
|
|
专用保温棉
|
高密度120KG/立方，特殊多层式保温省电，
|
|
美国西斯尔
|
|
不锈钢内胆
|
耐高温使用寿命长
|
|
晋力达
|
|
冷却系统
|
2个，分多个风向，上下对流冷却
|
|
轴流风机
|
|
松香回收系统
|
多层式过滤结构，达到国际排污标准
|
|
晋力达自主研发
|
|
